Área protegida: para onde correr

Por Sergio Rosenboim. Arquiteto no MYS architects

Tocou a sirene, a primeira coisa que você faz é ir para uma área protegida. Com certeza você já escutou vários nomes para esse local como: mamad, miklat, bunker, quarto blindado etc.

Que tal saber um pouco mais sobre eles, como são feitos, seus nomes e suas diferenças? Então vamos lá!

Essas áreas protegidos são feitas de concreto armado reforçado com regras rígidas sobre o que deve ter dentro e como devem ser as instalações internas. Só o manual de regras e leis a serem seguidas para construção tem 207 páginas com mais outro de 96 páginas de especificações estruturais.

As especificações do tipo de concreto e do tipo e bitola da armação de aço são definidas pelo manual do Pikud Haoref e do Departamento de Defesa Civil. Esses parâmetros são os que definem as espessuras das paredes, podendo as paredes internas ter entre 15 e 45 cm e as externas entre 25 e 50 cm. As medidas também podem variar com a quantidade de paredes expostas ao exterior e, com a proximidade de outra parede. Neste caso, a altura, espessura, material e a distância entre elas podem influenciar na espessura final da parede do espaço protegido.

O equipamento básico instalado é um filtro de ar que pode ser no teto ou no piso com saída superior e sua quantidade depende do tamanho da área. Existem outros equipamentos previstos para situações diferentes. Em apartamentos, por exemplo, temos o ar-condicionado e em áreas públicas, os banheiros químicos e, em outros casos, geradores de energia. Algumas áreas protegidas, se consideradas estratégicas para a cidade, podem ter aparelhos de comunicação. Os espaços públicos e subterrâneos também possuem saídas de emergência por escotilhas.

As janelas dos abrigos mais antigos e abrigos públicos possuem uma “aba” de aço que fecha sobre a janela como uma escotilha. Hoje, a proteção das janelas, em sua maioria, se dá por uma ou duas chapas de aço posicionadas nas laterais da estrutura da janela que blindam a abertura.

As portas são chamadas de Delet Edef ou Delet Edef Ressissim. A diferença de uma para outra é que a Delet Edef é interna e já fica em uma área protegida de onde vêm os estilhaços. Já a Edef Ressissim possui a proteção contra estilhaços.

Os abrigos podem ser externos e internos e classificados como inferiores – abaixo do nível da rua – ou superiores – acima do nível da rua. Podem ser de finalidade única – somente para proteção – ou de finalidade dupla, permitindo o uso para outra atividade em tempos normais.

Em edificações comerciais e prédios públicos, a distância máxima para um abrigo é de 50 m. Caso haja espaços protegidos em todos os andares, os espaços protegidos devem ser ligados por escotilhas e escada no piso de cada espaço.

Em edificações comerciais e residenciais, é obrigatória a formação da torre de quartos protegidos. Isso significa que todos os andares devem ter pelo menos um quarto protegido nos prédios comerciais e um quarto protegido por apartamento nos prédios residenciais. Todos os quartos devem ficar posicionados na mesma coluna partindo do subsolo mais fundo até o andar mais alto possível. Essa torre é feita para suportar impactos, servindo até mesmo de reforço estrutural para evitar colapso na edificação depois de algum impacto ou explosão.

Aplicativos essenciais para alertas

Os principais aplicativos para receber alertas de sirenes (alerta vermelho/Tzeva Adom) em tempo real em Israel são o Home Front Command (oficial) e o RedAlert – Alerts in Israel (voluntário). Eles funcionam com base na localização do usuário, emitindo alertas visuais e sonoros de mísseis, aeronaves não tripuladas e ataques por terra, permitindo tempo para buscar abrigos.

– Home Front Command (פיקוד העורף): O aplicativo oficial do exército israelense. Fornece alertas, diretrizes e informações em tempo real em hebraico, árabe, russo e inglês.

– RedAlert (צבע אדום): Um aplicativo popular que emite alertas em tempo real vinculados ao sistema de defesa oficial, frequentemente com avisos sonoros mais altos.

Quais os nomes dos espaços, tipos e suas diferenças?

Miklat (מקלט)

Os abrigos inferiores são mais conhecidos como Miklat. Miklat é o termo em hebraico para abrigo, e pode ser qualquer abrigo, mas o termo em si é mais utilizado hoje para espaços protegidos subterrâneos e para áreas protegidas de acesso público. Eles são classificados de acordo com seu volume e tamanho em metros quadrados, sendo divididos nos seguintes tipos: Tipo א-1, Tipo א ,Tipo ב1 ,Tipo ב2 ,Tipo ג1 , Tipo ג2.

Os miklatim podem ser externos (os que ficam fora da área da edificação) e internos (abrigos dentro da área privada podendo o acesso ser por dentro ou por fora de uma edificação).

Os miklatim internos possuem área totalmente dentro do terreno da edificação e um dos seus acessos deve ser por dentro da edificação a qual ele pertence;

Os miklatim externos ficam ao lado de uma edificação sem miklat interno e devem ter o acesso por fora da edificação.

Os locais das cidades também influenciam na construção desses abrigos. As cidades mais perto das fronteiras chamadas de cidades frontais (yeshuv kidmim) têm especificações diferentes de cidades longe das fronteiras (yeshuv horpim).

Nos yeshuvim kidmim os miklatim são classificados em três tipos, sendo que a diferença está nas camadas protetoras. Existem aqueles classificados como Tipo ק1 que possuem camadas protetoras chamadas de “Shachval” (Shirva Blima – camada de contenção de impacto) e “Shachpatz” (Shirva Pitzutz – camada de contenção a explosões); existem os Tipo ק2 que possuem só a Shachval mas com opção futura de instalação da segunda camada; e existe os Tipo ק3, onde as paredes são cercadas por uma camada de terra com espessura mínima de 3 metros.

Os abrigos localizados em yeshuvim kidmim (fronteiriços) têm como finalidade proteger os cidadãos contra bombardeios, suportando impactos diretos e indiretos de projéteis aéreos.

Os yeshuvim horpim possuem os chamados “abrigos antibomba” que fornecem proteção aos cidadãos contra impactos indiretos de bombas aéreas.

Lembramos que a maior parte das cidades nas fronteiras possuem edificações de um andar, casas, e por isso os abrigos são mais fortificados, enquanto nas cidades mais internas os abrigos ficam abaixo ou cercados por edificações que já formam uma camada de proteção.

Miguniot

São espaços pequenos de proteção em áreas públicas muito comuns nas cidades de fronteiras. Feitos de concreto e pré-fabricados.

Merchav Mugan (Espaço protegido)

Merchav mugan é um abrigo construído dentro da edificação. Ele é projetado para proteger seus ocupantes de ataques e planejado de acordo com as normas do Pikud Haoref e Departamento de Defesa Civil. Existem vários tipos de Merchav Mugan. São eles:

MaMaD (ממ”ד) – Merchav Mugan Dirati ou Espaço protegido do apartamento

É o quarto protegido existente dentro de casas e apartamentos mais novos. Ele deve possuir no mínimo 3m², porta metálica e vedada, janelas com chapa metálica de blindagem, filtro de ar, possibilidade de instalação de ar condicionado e saída de ar. Nos prédios mais antigos podem existir quartos protegidos internos e não externos.

MaMaM (ממ”מ) – Merchav Mugan Meshutaf (Espaço protegido compartilhado).

E aqui temos dois tipos:

– MaMaK (ממ”ק) – Merchav Mugan Komati (Espaço protegido do andar) – É o quarto protegido, existente em edificações comerciais e residenciais mais antigas e seu tamanho deve seguir um cálculo de ocupação do andar com o mínimo de 10m², porta metálica e vedada, janelas com chapa metálica de blindagem, filtro de ar, possibilidade de instalação de ar condicionado e saída de ar. Nos prédios mais antigos era permitida a construção desses quartos na parte interna da edificação e por isso eles não tinham janelas.

– O MaMaM (ממ”מ) – Merchav Mugan Mossadi – São espaços protegidos em prédios públicos como instituições, escolas, universidades, locais públicos etc., sendo seu tamanho definido por cálculo de circulação de pessoas no local.

MaMaK (ממ”ק) – Merchav Mugan Kidmi

São os espaços como MaMaD e MaMaM nas áreas fronteiriças com especificações mais severas.

Bunker

Espera aí! E o termo Bunker? Então, sinto desanimar a galera que usa este termo para tudo, mas ele não é correto. Bunker ou Mivtzor é uma espécie de miklat e pode servir como miklat, porém é uma construção mais direcionada ao uso militar para abrigar soldados, mantimentos, munição e materiais no front de batalha, bem como em quarteis generais e edifícios de comando. Ele é feito para dar acesso aos soldados em diversas áreas, resiste não só a misseis como a projéteis de tanque e artilharia e alguns deles podem resistir a armamentos nucleares. Você pode até chamar um abrigo subterrâneo externo público de bunker, mas os outros tipos não são considerados bunker.

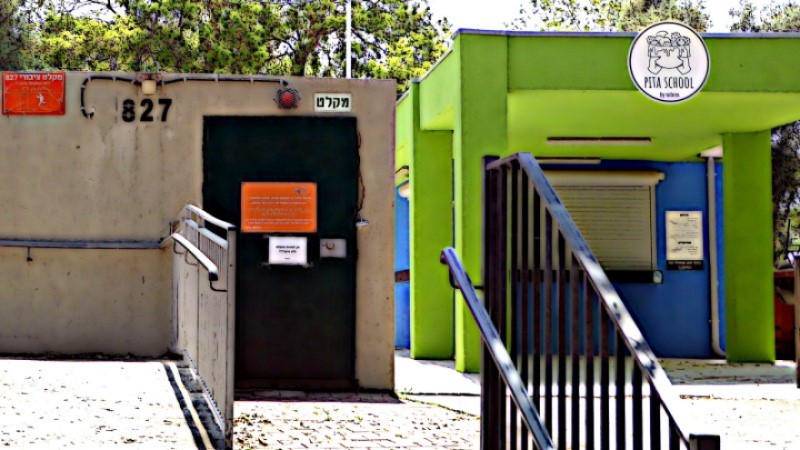

Foto: Wikipedia Commons
